污染治理設施用電監管系統-環保設施用電監管系統

　　一、系統介紹

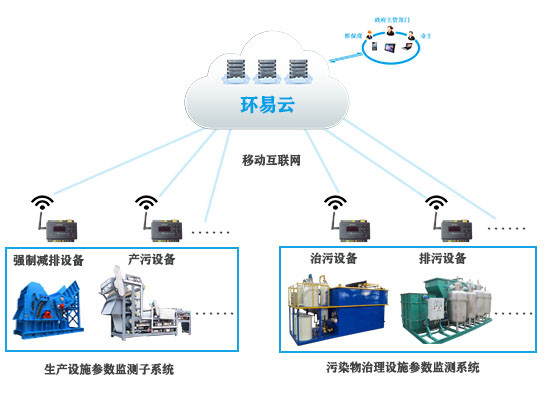

　　污染治理設施用電監管系統由用電監測設備、 用電數據采集器、監管平臺三部分組成。 現場根據企業工藝， 對影響污染物排放的污染源生產設施、 污染物治理設施安裝用電監測設備， 實現對設施運行的電氣參數(電流、 電壓、 功率、 功率因數、 電量、 電能質量等) 進行監測、采集、處理; 用電數據采集器將現場終端采集的數據以環保標準協議HJ212傳輸至平臺， 接收現場監測設備的采集數據， 通過統計、 分析等， 實現現場數據的匯總應用， 集中監控， 實時掌握分散在現場各處的生產設施和污染治理設施運行狀況; 使用者可使用網頁、 手機APP等形式應用平臺功能， 并可通過手機短信、 APP、 郵件、語音外呼等方式接收告警信息， 提高監控管理的時效性。

　　二、監管應用平臺

　　應包括WEB版監控軟件和手機APP， 其中手機APP應包括安卓版和蘋果版， 方案中應包括詳細的軟件運行界面和文字說明。

　　1.WEB軟件應滿足以下功能

　　(1) 實現對工業企業總用電數據， 生產產污工段和污染治理設施用電數據的 24 小時實時采集和監控， 采集頻率默認5分鐘， 可配置， 采集數據項按要求至少要包含電壓、 電流、 三相功率、 總功率和功率因數等數據項及其對應時間點。

　　(2) 平臺能夠通過多種手段分析和判斷產污治污設備運行工況，通過對采集的用電數據進行關聯分析、 超限分析、 停電分析等智能化分析，及時發現環保污染治理設備未開啟、 異常關閉及低負荷運行等異常情況。 對于非用電設備，應該能夠接入其他傳感器來判斷：振動傳感器、物位雷達、氣動流量計等， 需要截圖證明。

　　(3) 對于告警信息， 平臺應支持短信、 APP推送、 郵件發送、 語音電話告警等方式實時推送， 網頁上會產生循環語音播報， 并在后臺形成相關統計匯總數據， 備用戶溯源查詢; 報警能夠設置分級分時提醒。

　　系統能夠接入VOCs的監測設備， 通過有機揮發氣體濃度監測， 超出預警濃度則報警， 從排放結果上形成二次監控， 需要截圖證明。

　　系統能夠接入煙塵的監測設備， 通過PM2.5和PM10監測， 超出預警范圍。則報警， 從排放結果上形成二次監控， 需要截圖證明。

　　系統能夠接入視頻設備， 從視頻監測上輔助執行企業污染監管， 對重點部位還能增加7天的歷史視頻回放功能， 并且在視頻界面上， 能顯示對應監控的設備當前運行的狀態、 電流、 電壓和功率等信息， 需要截圖證明。

　　2.手機APP

　　(1) 支持Android、 ios系統APP， 方便用進行行業/企業查詢、 報警、故障查詢， 實時監控?cái)?shù)據查詢， 探測器詳細信息查詢等功能。 環保局端、企業端使用的移動 APP權限應該不一致， 不同版本的APP應該突出各自的核心應用， 業務數據應用和 PC 端保持一致。

　　(2) 支持手機端APP直接對現場集中器設備進行調試和配置的功能。

　　(3) 容量測試： 單臺前置服務器最高要支持兩萬臺數據數據集中器并發連接和上傳數據(提供服務器和測試軟件現場測試) ，支持多臺服務器組織服務器集群和負載均衡。

　　(三) 企業端系統

　　安裝的用電監控設備應能同時向企業提供用能服務， 提供電量負荷分析、 報裝方式、 異常用電等功能， 可以查詢監控點實時數據、 小時數據、日數據、 月數據等事件類數據。 (數據應包含正常和異常數據) ， 其中應該包含：

　　1.減產減排分析： 統計企業在污染日、 非污染日的負荷對比， 以小時為單位展示功率曲線。

　　2.企業用電監控： 可查詢企業/行業的日功率曲線， 默認是今日/昨日對比， 可選擇對比的日期。

　　3.單一企業的年、 月、 日的各生產環節及總用電耗統計表。

　　4.單一企業年、 月、 日的電能耗數據的環比、 同比分析圖和分析統計表。

　　5.同類型(行業) 企業的日、 月、 年的各環節及總用電耗統計表。

　　6.同類型(行業) 企業年度、 月度及日的電能耗數據的環比、 同比分析圖和分析統計表。

　　7.自定義選擇單個或多個企業的各類統計分析報表。

　　8.自定義選擇單個或多個企業的報警明細和匯總表。

　　9.支持治污設施主備功能參與工況判斷， 并支持主備治污設施在平臺切換。

　　10.異常報警可按照行政區域分級分類別統計， 提供相關查詢功能。

　　三、 性能要求

　　(一) 用電監測設備

　　1.參考標準

　　(1) GB/T 17215.321-2008 交流電測量設備 特殊要求 第21部分; 靜止式有功電能表(1級和2級) 。

　　(2) GB/T 17215.323-2008 交流電測量設備 特殊要求 第23部分： 靜止式無功電能表(2級和3級) 。

　　(3) GB/T 17215.211-2006 交流電測量設備 通用要求、 試驗和試驗條件 第11部分： 測量設備。

　　(4) GB/T 17215.301-2007 多功能電能表 特殊要求。

　　2.技術指標

　　(1) 有功電能精度1級， 無功電能精度2級， (目前標準最高) ， 電壓、電流精度： 0.5級。

　　最大支持4回路三相電流輸入， 并對四回路電能單獨計量。

　　電壓規格： 3×100V、 3×380V、 3×220/380V。

　　電流規格： 3×1.5(6)A(D10型) ， 3×20(100)A(D16型) ， 3×80(400)A(D24型) ， 3×120(600)A(D36型) 。

　　工作溫度： -25℃~+55℃。

　　相對濕度： ≤95℅(無凝露) 。

　　(2) 支持470Mhz~510Mhz Lora無線通訊， 可與AEW110、 AF-GSM300-4G配合使用， 頻道和擴頻因數可設置， 支持RS485通訊， 波特率1200bps-9600bps可設， 奇偶校驗位可設。

　　支持穿刺夾取電、 磁鋼取電等， 滿足不斷電施工的技術要求。

　　安裝完成后可加裝鉛封蓋， 防止私自拆卸。

　　支持標準DIN35導軌安裝。

　　支持全電力參數測量(U、 I、 P、 Q、 S、 PF、 F) ， 電壓及電流不平衡度， 電壓、 電流2-31次分次諧波測量及總諧波含量。

　　(3) 支持雙向有功、 無功電能計量; 支持有功脈沖輸出; 支持4種最大需量及發生時間統計; 支持上12月歷史電能(包含各費率電能) 。

　　支持紅外通訊。

　　支持上三月極值及發生時間(包括三相電壓、 電流、 功率、 合相功率的極大值和極小值) 。

　　支持電參量?jī)鼋Y(jié)， 包括： 記錄時間點、 U、 I、 P、 Q、 S、 PF、 正反向有功電能、 正反向需量， 凍結時間1~15分鐘可設， 最多可儲存4000條。

　　支持四路開關量輸入功能， 資質報告， 具有Ⅳ型電力能效監測終端認證， 具有校準證書。

　　污染治理設施用電監管系統，企業生產及配套污染物治理設施安裝的電量監控智能管理系統，旨在通過實實在在的“用電量”，分析企業治污設施運行狀態以及生產作業行為，通過企業用電情況，對環境行為實施在線監控，從而精準管控企業污染物排放情況，有效杜絕企業偷排偷放、治污設備閑置、不按規定使用等問題，真正意義上做到對企業進行的“可視化、數字化、精細化”管理，真正實現對污染源企業的“全過程”動態管控，變?nèi)斯けO(jiān)管為智能監管，為科學執法提供了有力保障
