電氣火災監控系統在木結構建筑中的防火設計及應用

　　一、木結構建筑常見火患原因

　　1 )明火引起的火災顯而易見，不再贅述。

　　2 )電氣設施的老化、使用不合格的電氣產品等是 導致大部分火災的原因。這類電氣產品由于長時間處 于插電狀態或過負荷運行，極有可能導致電線過熱、接 頭短路等現象，從而引起火災。它一般初起于電氣柜 火災、電纜接頭處等。因?yàn)榫€(xiàn)路運行狀況無法用肉眼 看見，這類火災起初很難被發現3有時雖被發現，其火 勢已無法控制。

　　3)木建多處于公園、林區等依山傍水的場所，地 勢空曠，易遭受雷擊侵?jǐn)_。而且與鋼混結構建筑不同， 木結構建筑沒有天然的法拉第籠，它對雷擊形成的靜 電感應、電磁感應、閃電感應、電涌侵人等的屏蔽效果 不好，易造成電子設備的損壞和火災。因此，對于雷擊 產生的火災也需要重視。

　　二、木建的電氣火災監控系統

　　除了對外界火災進行監測外，電路相間短路、過負 荷運行、泄露電流等也是造成火災的隱患之一。針對 這些情況，電氣火災監控系統當之無愧成為“火災隱 患的聽診器”。

　　1、電氣火災監控系統

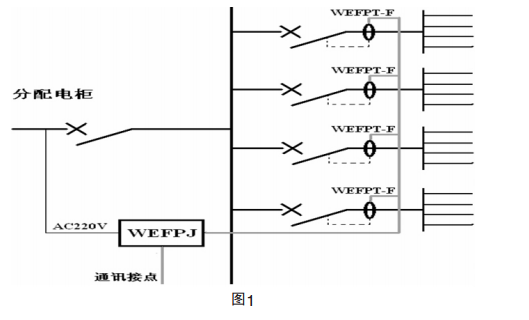

　　該系統主要由電氣火災監控器、剩余電流式/測溫 式電氣火災監控探測器組成。探測器通過監測線路上 的漏電電流和溫度,來預防由短路、過載等產生的火災 隱患。其系統方案如圖1所示。

　　2、系統形式的確定

　　木結構建筑的電氣火災監控系統設計可依據 GB 50016—2014第10.2.7條劃定的建筑范圍，為非消防 負荷設置電氣火災監控系統

　　系統形式可根據木建的規模、FAS形式及后期管 理方式，選擇獨立式/非獨立式探測方案。一般木建的 建筑規模較小，很少設有消防控制室，如果電氣火災探 測器設置數量不超過8個時，可采用獨立式探測器，并 直接接人FAS系統或值班室顯示裝置即可。如采用非 獨立式方案，電氣火災的報警信息及故障信息應在報 警控制器或顯示裝置上顯示，但不應影響正常供電系 統工作。木建常用的火災監控系統如圖2所示

　　3、探測器的選擇

　　剩余電流式探測器主要通過檢測電流的不平衡度 來實現探測功能，其設置主要取決于:1 )配電系統的接 線形式;2 )線路的漏電電流。剩余電流式探測器的接 線形式僅適用于TN-C-S或TN-S系統。當今，新建木 建的配電系統多采用TN-C-S或TN-S，該探測器正適 用。但許多木結構古建筑電氣設施是早年設計的，其

　　設計已達不到當前要求。如當時對總等電位的設計并 無要求,在后期改造中，需要對此類建筑的接線形式進 行重新布局，才能科學設置剩余電流式探測器.其次， 考慮到每個供電系統都有自然漏流，在調試探測器的 剩余電流閾值時應躲過自然漏流，防止誤動作。由于 木建的自然漏流較小，可適當調低自然漏流最大值與 剩余電流最低值的區間，從而提高探測器的靈敏度：測溫式探測器主要通過探測發熱部件的溫度變化 來監測火災隱患。為了提高探測的靈敏度，可采用接 觸式布置，其安裝部位可設在電纜接頭、端子、重點發 熱部件等部位。如配電柜等是極易著火的部位，可將 探測器布置在箱內,并將信號傳至值班室。

　　通過采取火災自動報警系統、電氣火災監控系統及防雷接地系統，多方位地對火災隱患進行監 控和抑制。此外，雖然這些措施都能有效地監測到火 災隱患，但往往火災多因相關人員發現得不及時而造成，因此，除采取上述措施外，將火災的報警信息準確 及時地通知到相關負責人員，并迅速進行排查，才是杜 絕火險的有效方法
