（一）項目概況

重慶醫科大學附屬兒童醫院（以下簡稱：兒童醫院）兩江院區三期建筑內目前有1個高壓開閉所、2個高低壓配電室，配電室內配電設備需要進行自動化系統的改造和完善，增加開閉所、配電室動環監測系統，通過集控中心的集中監測、控制來實現配電室的無人值班需求。

包括四個內容：

1.新平臺系統搭建、接入、調試直至實現所有配電室“無人值班，少人值守”功能（含系統的手機APP或微信小程序建設，投標人負責建設時所需設備網、互聯網打通工作，如提供云服務器、限制IP訪問、建立防火墻等，必須滿足醫院網絡安全與信息中心要求；負責完成對兩套已建立的電力監測系統接入與整合，呈現與實現對接系統的功能性。

2.對所代維一個開閉所與兩個配電室設備及器具進行高壓預試試驗并出具試驗報告，于本項目服務期第二年末期完成。

3.1個高壓開閉所、2個高低壓配電室的所有設備進行智能代維服務，負責運行管理、巡查巡檢、運行數據記錄、應急故障修復、質保到期前的監管配合、質保到期后的故障維修等。投標人負責服務期間所有改造增加元件、設備的正常使用。安排人員值守巡查解決運行中出現故障的搶險維修。

4.服務期滿后全部的設備產權歸采購人所有，且投標人必須配合采購人完成系統接入、改造、升級的技術支持，如接口、協議開放等，不再另行收取技術服務費用。

5.2023年5月14日后負責對院區內門診樓、住院醫技樓、感染樓及能源中心合計2個開閉所與7個配電房無人值守監測、運行巡查管理及應急故障處置，不含維修配件采購及高壓預試試驗，直至本合同服務期結束為止。

（二）高、低壓電力監測系統設備一覽表

上述清單僅作為參考與最低要求，須建設符合規范要求、建設滿足現場配電無人值守需求的電力監測系統，且該系統把現場已建立的類似系統接入且整合。

（三）技術要求

1.總體要求

1.1一般規定

1.1.1本招標文件適用于兒童醫院兩江院區三期高低壓配電集中監控系統及其附屬設備、改造設備，提出了該設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。

1.1.2本招標文件提出的是最低限度的技術要求，并未規定所有的技術要求和適用的標準，投標人應提供一套滿足本招標文件和所列標準要求的高質量產品及其相應服務。對國家有關安全、環保等強制性標準，必須滿足其要求。

1.1.3如未對本招標文件提出偏差，采購人將認為投標人提供的設備符合本招標文件和標準的要求。偏差（無論多少）都必須清楚地表示在投標文件中的“差異表”中。

1.1.4若投標人所提供的投標文件前后有不一致的地方，應以更有利于設備安裝運行、工程質量為原則，由采購人確定。

1.1.5投標人須執行本招標文件所列標準。有矛盾時，按較高標準執行。投標人在設備設計和制造中所涉及的各項規程、規范和標準必須遵循現行最新版本的標準。

▲1.1.6設備采用的專利及引進技術等涉及到的全部費用均被認為已包含在電力監測系統設備報價中，投標人應保證采購人不承擔有關設備專利及知識產權等的一切責任。

1.1.7投標人應提供高質量的設備，該設備應是成熟可靠、技術先進的產品。

1.1.8本招標文件為訂貨合同的附件，與合同正文具有同等效力。

1.1.9投標人提供同類設備的型式和例行試驗報告，所提供的組部件如需向第三方外購時，所投產品制造商也應就其質量做出承諾，并提供供貨方相應的例行檢驗報告和所投產品制造商的進廠驗收證明。

1.1.10負責兩江院區三期建筑配電智能運維服務，必須全年24小時不間斷服務。

1.1.11要求對數據進行匯總和統計，能隨時提供相應的數據，給采購人的決策進行支持，要求至少能提供各開閉所與配電房設施設備1小時一次的運行數據，且按采購人需求定制各類報表。

1.1.12有嚴格的員工管理和考核體系。

所有操作人員必須著裝整齊、舉止端莊、掛牌上崗，具備相關的上崗證書和資質。對所有的員工和管理人員應進行必要的職業道德培訓及相關崗位的技術培訓、消防知識培訓、院感知識培訓，以確保其良好的技術狀態，能完成相應的技術工作。定期召開例會，總結醫院配電運行情況，并針對配電運行情況向采購人提出建設性意見和建議。

1.1.13完善文檔管理體系

對所有的設備、設施進行編號和登記，對其型號、規格、主要的技術參數，使用壽命、供應商信息等進行登記并造冊列表。建立完整的設備檔案，以計算機和紙質文檔兩種方式保存；對所有設備和節點建立標識卡和識別銘牌，并與紙質和計算機文檔確保一一對應，并要求員工在工作前進行確認。建立完善的技術資料，對于設備的原始說明書和供應商移交資料對應于設備進行編號和登記，并加以妥善保存，投標人還將根據國家相關規定、產品說明書和技術手冊編制對每項業務操作的具體業務流程，以規范員工操作。建立員工工作日志和運行維護日志，對于設備的每日運行狀況、檢查情況和維修情況進行登記，并作為設備檔案長期保存。項目將定期根據運行維護相關記錄對設備和設施的運行狀況進行分析，同時將統計數據由專業人員進行評估和分析，并根據分析結果確定管理關鍵節點、修訂設備運行和維護計劃、工作整改計劃、預警信息等加以執行。

▲1.1.14 兩江院區高低壓供電系統已投用有兩套施耐德電力監測系統與二期高低壓配電運維監測系統，根據采購人需求，投標人負責完成自建系統對接入上述兩個系統的接入整合工作，且在投標人自建的系統中呈現與實現對接系統的功能，整合后以投標人自建系統為主，同時負責與施耐德電力系統全部協調工作，若有通訊協議或接口費用等由投標人承擔。

1.1.15 無條件配合采購人的整合設備監控大平臺建設，免費用開放與對接自建系統的協議、端口等，將自建系統接入至監控大平臺。

▲1.1.16 集控中心位置設立在醫院二期的住院醫技樓LG一站式服務中心內，預估其距離三期開閉所與配電房直線距離在500米左右，投標人須保障通訊傳輸穩定有效。

▲1.1.17投標人建設電力監測系統的微信小程序或手機APP，負責設備網、互聯網數據通訊工作時，必須滿足醫院網絡安全與信息中心要求，如提供云服務器、限制IP訪問、建立防火墻等，所有費用均由投標人承擔。

1.1.18 投標人建設電力監測系統及對接整合的兩套監測系統在服務期內，均由投標人負責軟硬件維護、維修及軟件升級等日常工作。

1.2一般要求

1.2.1提供1套計算機監控系統及其附屬設備、備品備件和專用工器具等。

1.2.2投標人應負責合同中計算機監控系統的軟、硬件設計及所有設備元器件的配置、制造、供貨、軟件測試及調試，以及相關的全部圖紙資料的提供，完成與其他供貨商的設備之間連接部分的協調工作以及數據通道的開通工作。

1.2.3該系統的現場安裝、現場試驗和交接驗收的工作由投標人承擔，同時，投標人應對設備的安裝、調試、試驗、試運行、交接驗收等方面的工作負責。

1.2.4計算機監控系統所用光纜、網絡連接線纜、系統內的設備連接線纜、電源電纜和電源插座板、安裝調試用特殊或?qū)Ｓ霉ぞ叩染S監控系統一起供貨。

1.3標準和規范

計算機監控系統及附屬設備的設計、制造、試驗、包裝、運輸、安裝，應符合現行使用的國家有關標準和原部頒標準。這些標準和規范至少包括：

l 發改委2014年第14號令《電力監控系統安全防護規定》

l  關于印發《電力二次系統安全防護總體方案》等安全防護方案的通知電監安全[2006]34號文

l  電力系統實時通信應用層協議                         DL 476

l  能動設備及系統 第5-101部分                        DL/T634.5101

l  傳輸規約基本遠動任務配套標準                       IEC60870-5-101

l  遠動設備及系統 第5-104部分                        DL/T634.5104

l  傳輸規約采用標準傳輸協議子集的                     IEC60870-5-101

l  網絡訪問                                           IEC60870-5-104

l  遠動傳輸規約                                       IEC 870-5

l  數據通信傳輸協議                                   IEC60870-6

l  電力系統傳輸電能脈沖數量配套標準                   IEC870-5-102

l  《電力系統調度自動化設計規程》                     DL/T 5003-2017

l  《遠動設備與系統傳輸規約》                         IEC 60870-5-101~104

l  《電力裝置電測量儀表裝置設計規范》                 GB/T 50063-2017

l  《電測量及電能計量裝置設計技術規程》               DL/T 5137

l  《數據中心設計規范》                               GB 50174-2017

l  《電子設備雷擊試驗方法》                           GB/T 3482-2008

l  《電力工程交流不間斷電源系統設計技術規程》         DL/T 5491

l  《低壓開關設備和控制裝置》                         IEC 439-1

l  其他有關的國家、國際標準和規范

l  電網調度中心要求的其他通信規約

l  國網十八項電網重大反事故措施(2018修訂版)

l  能源部防止電力生產事故的二十五項重點要求及編制釋義（2014）

投標人應執行本招標文件所列標準。有不一致時，按較高標準執行。如果本技術規范有與上述規程、規范和標準明顯抵觸的條文，投標人應及時通告采購人進行書面解決。

2.視頻監視系統

2.1工程具體要求

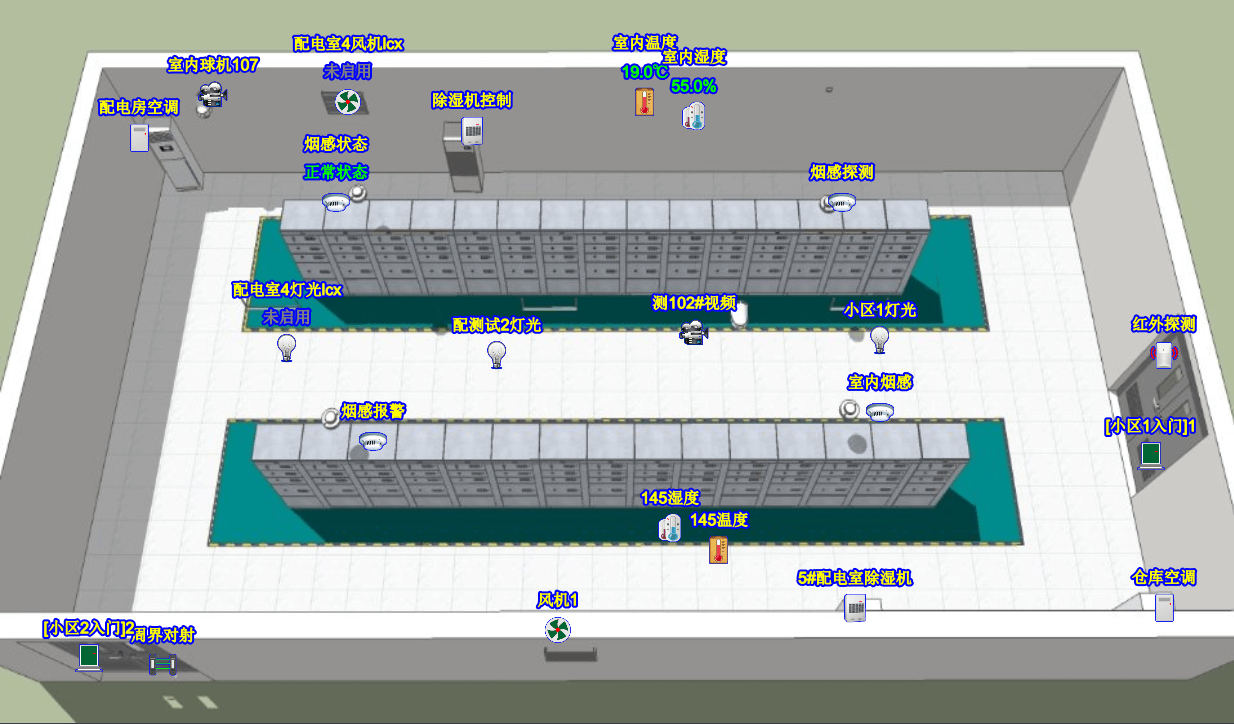

系統可以實現對配電室人員出入、運行設備進行全天24小時實時的監視，并具備周邊防盜報警、攝像追蹤記憶功能。全面、及時了解配電室發生情況，具備高低壓配電設備故障或跳閘及時推送報警功能，滿足配電室的安全要求及無人職班、少人值守的要求。每個配電室至少安裝3個網絡紅外球形高清攝影頭。

2.2標準和規范

l  《安全防范工程程序與要求》                          GA/T75

l  《工業電視系統工程設計標準》                         GB/T 50115-2019

l  《民用閉路監視電視系統工程技術規范》                 GB50198

l  《民用建筑電氣設計標準(共二冊)》                       GB 51348-2019

2.3 技術參數

2.3.1支持抓拍圖片分辨率最大為2592×1520；

2.3.2支持最低照度可達彩色0.0002x，黑白0.00011x；

2.3.3視頻編碼方式支持H.265、H.264、MPEG4、MJPEG；并可將H.264格式設置為Baseline/Main/High Profile；

2.3.4設備應不少于2048個預置位；

2.3.5電源具備較好的環境適應性，電壓在AC24V±55%范圍內變化時，設備可正常工作；

2.3.6具有輕存儲功能開啟/關閉選項，輕存儲功能開啟后，球機會根據高、中、低3種模式進行錄像，并可顯示存儲卡按3種模式錄像的剩余時長及錄像幀率；

2.3.7支持五碼流輸出，即同時輸出4路分辨率為2592×1520及一路分辨率為704×576的視頻圖像；

2.3.8具有音頻異常偵測功能，啟動聲強突變之后，可檢測異常音頻，觸發后聯動聚焦、報警上傳、上傳FTP、發送郵件、聯動錄像、輔助輸出等多種報警觸發方式?？稍O置檢測的靈敏度及突變閥值；

2.3.9可通過IE瀏覽器設置室內、室外、白天、夜晚、清晨、傍晚、道路、低照度、自定義等多個場景模式的參數 ；

2.3.10支持移動偵測功能，即在設定的偵測區域內有目標移動時，可在客戶端給出報警提示并上傳中心、上傳FTP、發送郵件及聯動錄像，并可通過IE瀏覽器設置最多400塊移動偵測區域。

2.4網絡硬盤錄像機NVR

3.計算機監控系統工程性能要求

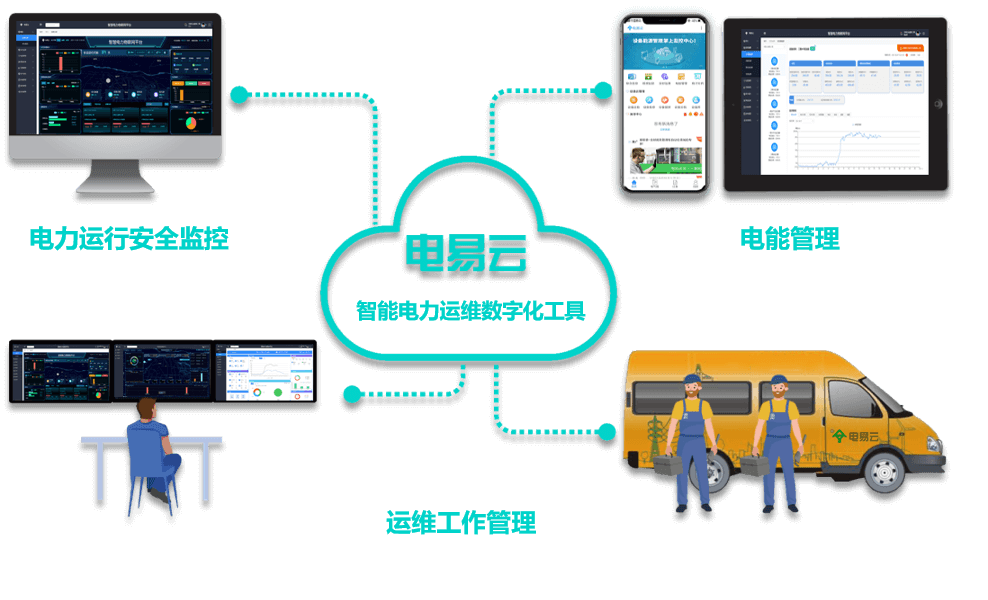

3.1計算機監控系統基本設計要求

3.1.1系統按“無人值班，少人值守”的要求進行總體設計，本著安全可靠、經濟實用的原則，按取消常規控制設備進行配置。

3.1.2在配電室與集中監控中心之間進行通信，實現遙信、遙測、遙控和遙調、遙視的功能。

3.1.3系統高度可靠，不但其本身的局部故障不會影響現場設備的正常運行，而且系統的各項性能指標均滿足國家發展和改革委員會頒發的《電力監控系統安全防護規定》。

3.1.4系統配置和設備選型適應計算機發展迅速的特點，充分利用計算機的領域先進技術，系統達到國內先進水平。

3.1.5采用分布式開放系統總線網絡，既便于功能和硬件的擴充，又能充分保護用戶的投資。采用通用的標準化組態軟件，使系統更能適應功能的增加和規模的擴充。

3.1.6系統實時性好，抗干擾能力強。

3.1.7人機接口功能強，操作方便。

3.2 監控系統功能

其主要功能如下：

3.2.1數據采集和處理

3.2.2安全運行監視及事件報警

3.2.3生產過程的控制操作

3.2.4統計記錄與制表打印

3.2.5人機接口與圖形顯示

3.2.6數據通信

3.2.7系統自診斷與冗余切換

3.3系統配置要求

3.3.1主機

3.3.1.1同一套硬件平臺上部署多個關鍵業務系統。實現多系統應用的高效整合和集中管理。

3.3.1.2支持多系統負載均衡技術，動態分配計算資源，能提升多個系統的運算能力。

3.3.1.3支持系統應用快照備份技術，發生任何軟件故障，均可無縫遷移至備份系統。

3.3.1.4所有部件均支持在線不停機維護，壞件更換后系統自動恢復同步。

3.3.1.5支持國內操作系統，如Linux、Unix系統等。

3.3.1.6協議開放，支持與第三方網管軟件集成。

3.3.1.7配置中文界面的系統管理軟件，能夠?qū)崟r監控全部軟硬件系統，具有故障預警、快速診斷和在線更換功能。支持郵件\短信等方式主動告警。（提供軟件著作權證書復印件）

3.3.1.8 配置虛擬化軟件，支持多個操作系統應用同時部署，支持虛擬機在線不中斷遷移。

3.3.1.9 每套主機模塊配置如下：

（1）操作系統：Linux Server

（2）CPU處理器：四核Xeon E5；

（3）主頻：≥2.4GHz；

（4）高速緩存25MB；

（5）內存：32GB DDR4，最大可擴展至768GB；

（6）硬盤：2×2.0TB HDD7200轉 SATA企業級硬盤

（7）電源495W （冗余） 2塊

（8）以太網接口及同步時鐘接口： 2個1000M以太網網口；

（9）顯卡：集成VGA

（10）光驅：無

（11）型式：標準機架式

（12）接口：6個PCI-E3.0全高，2個PCI-E半高；

（13）圖形界面支持：

（14）鼠標、全尺寸鍵盤及其延長線，

（15）液晶顯示器：22寸，兩臺。

3.3.2通信管理機（嵌入式設備及操作系統）

滿足數據采集的要求，將數據上傳至監控中心，并支持智能接入，基本配置要求如下：

（1）操作系統：UNIX，支持簡體中文漢字處理能力；

（2）通訊接口：4×100M  RJ45以太網口；8個RS232/485接口。

3.3.3工業以太網交換機

電站內部局域網采用1000Mbps雙星形光纖工業以太網，用于局域網絡的交換機應采用支持路由功能的模塊化以太網交換機。所有交換機應選用國產優質工業級設備，如參照或相當于東土、MOXA、赫斯曼同等檔次產品。其主要性能如下：

（1）交換機均采用模塊式結構，EMI抗電磁干擾性能在4級以上；支持無故障通信，具有ZPL零丟包技術。

（2）應支持基于端口的VLAN（虛擬局域網）劃分、IGMP Snooping（主播偵聽）、IEEE801.3.2.3x（流量控制）、廣播限制器、DHCP Relay with Option82（動態主機配置協議），以及端口掉線后交換機的MAC地址表的快速更新功能。

（3）應具有工業級安全認證IEEE 1613 Class2，可以暫時關閉不用端口，支持端口與所連接設備的MAC地址綁定等網絡安全功能。

（4）交換機支持SNMP V3網絡管理功能，提供網絡交換機管理軟件，便于系統管理權限的劃分，并且可以根據用戶要求定制操作界面，在未設定IP地址或IP地址重復的情況下也能自動發現連接在網絡上的工業以太網交換機。系統配備一套網絡管理軟件實現統一的基于SNMP的網絡管理。

（5）當發生鏈路故障時恢復時間小于5ms/每跳。

（6）運行溫度為-40～85℃，運行濕度5%～95%（無凝露），平均無故障工作時間（MTBF）不小于30年。

3.4監控系統軟件

3.4.1投標人提供的計算機監控系統軟件應是自主開發軟件，具有豐富的運行經驗的、標準的監控軟件，并符合本招標文件中所要求的各項功能。

3.4.2軟件應高度模塊化，以便修改時盡量減少對其他部分的影響，并能使軟件測試和調整的程序簡化。

3.4.3在應用程序、操作系統、支持程序和數據庫之間應建立簡明的接口。

3.4.4程序之間的數據應做到共享。

3.4.5應按照開放式的接口、服務和支持格式規范，使應用軟件能以最少的修改實現在不同系統間的移植。并能同本地的或遠程系統中的應用實現相互操作，以方便用戶用遷移的方式實現用戶的交互。

3.4.6投標人為計算機監控系統提供的軟件至少應包括如下內容，但不限于此：

（1）支持軟件和應用軟件；

（2）各種數據庫及其接口軟件；

（3）數據采集軟件；

（4）人機接口運行及開發軟件；

（5）報表編輯及生成軟件；

（6）各種系統通信軟件；

（7）事故診斷軟件；

（8）數據庫備份，數據導出軟件；

（9）應用軟件(包括LCU編程及仿真軟件)。

（10）至少包含開閉所與配電房供配電實際運行狀態圖，設施設備運行狀態，電流電源等，實時用電負荷與每日各樓頂用電量，電網趨勢圖，實時報警推送等功能。

3.4.7投標人應提供與上級電力調度通信系統及集控中心的接口設備、規約轉換和通信軟件、通信軟件的開發配置環境。

3.4.8計算機監控系統所有軟件應使用光盤或其他媒介提供可靠的備份。

4.高壓設備安全運行溫度監測系統要求

4.1改造方案概述

為了設備運行的可靠性及提前發現故障隱患，減少設備意外停機造成的生產影響，現對高壓開關柜關鍵點溫度進行智能化監控改造。及時準確掌握斷路器上下端及電纜出線的溫度狀態。電纜出線連接、斷路器觸頭接觸薄弱部位也是最容易出現故障的部位，進行溫升監控及管理，達到智能監測的目的，確保10kV高壓配電系統運行的穩定性及可靠性。

4.2改造方案要求

4.2.1檢測范圍

（1）斷路器動靜觸頭6點接觸部位溫升監測；

（2）開關柜電纜頭（3相）溫升監測；

（3）后臺專家監控比對系統；

4.2.2系統改造基本要求

（1）斷路器動靜觸頭6點溫升監控

（2）電纜搭接3點溫升監控

（3）后臺云數據分析并告警推送

（4）Web客戶端實時監控管理

（5）手機APP實時監控管理

（6）提供兩路以上具備Modus協議的RS485接口等通訊功能，用于本地后臺監控及數據遠傳。

4.2.3關鍵技術指標

（1）關鍵點溫升監測

?六路斷路器動觸指觸頭的溫度監控

?三路電纜搭接銅排的溫度監控

?一路柜體低壓室內溫度監控

（2）人機交互界面

?本地HMI顯示屏

?站內管理信息系統接口

?遠程We網站系統及手機APP應用監控

（3）本項目智能監控主機單元的具體技術要求如下：

1）溫度采集器主機

2）觸頭溫升監控單元

智能監控主機具備溫升實時監測、同安裝在VD4觸頭上的無源的自供電無線測溫傳感器，安裝在電纜搭接處的無源的自供電無線測溫傳感器，實時獲取觸頭觸指及電纜搭接等關鍵點位置的溫度值。

RFID 無源無線溫感微芯片傳感器具體技術要求如下：

a.RFID 無源無線溫感微芯片傳感器。

b.無源，免電池、無取電 CT 零電流啟動。

c.嵌入式一體化設計，免捆綁，不改變電場分布，不降低絕緣性能。

d.超高頻數字傳輸，抗干擾，高低電位徹底隔離。

e.核心微芯片：RFID 通信測溫?體化設計，無須外掛測溫組件。

f.微芯片唯?ID, 超低功耗，遠距讀取。

3）智能感溫觸頭內嵌耐高溫、耐腐蝕的溫感微芯片，并復合一體化陶瓷材料天線。在開關柜低壓側布置特殊設計的溫度采集器裝置，當采集器發出射頻電波，這電波一方面作為工作電源激活溫感微芯片，同時也傳送測溫命令。溫感傳感器在激活后啟動微芯片測溫電路，并將測溫結果經由數字通信協議發送給溫度收集器。

4）電纜溫升監控單元

電纜溫升監控單元即一體化開口式電纜溫升監控模塊，采用同觸頭溫升監控單元相同的無線測溫技術，模塊內集成自取電、溫度檢測和無線傳輸?shù)裙δ?。其人性化的開口式設計，無需對電纜搭接銅排拆卸，即可方便的將模塊套裝在三相電纜搭接銅排上。當一次側電流大于20A時，取電能量即可供溫升監控單元穩定運行，當一次側電流大于200A時，CT即進入磁飽和狀態。適配80mm、100mm、120mm寬的電纜搭接銅排。

5）與主機配套使用的電纜溫度傳感器： RFID 無源無線溫感微芯片傳感器，同觸頭。

6）HMI顯示單元是智能監控主機的就地數據顯示模塊，安裝在開關柜的低壓室門板上，本項目暫不使用就地顯示裝置，全部集中在電腦后臺顯示監控。

7）投標人負責將三期配電已有溫度監測接入投標人自建系統，及時準確掌握斷路器上下端及電纜出線的溫度狀態。電纜出線連接、斷路器觸頭接觸薄弱部位也是最容易出現故障的部位，進行溫升監控及管理，達到智能監測的目的，確保10kV高壓配電系統運行的穩定性及可靠性。采用手機APP或微信小程序?qū)崿F(xiàn)預警、報警推送。

（四）運維服務

服務范圍為兒童醫院兩江院區三期1處高壓開閉所，2處專配房內高、低壓配電柜和變壓器、10KV高壓電纜（含院內外）、低壓電纜（從配電房至樓層配電箱為為止）、橋架、直流操作電源、高壓操作工具和試驗工具等，詳見附件3服務內容一覽表。

1.服務標準及要求

※1.1投標人承諾提供24小時應急維修服務，出現重大故障（現場人員無法處理時）支援團隊半小時內到達現場對故障進行處理，如是供電局原因協助采購人協調供電局處理。

1.2嚴格按照《電力設備預防性試驗規程》和服務內容對上述服務范圍內高壓變配電設備設施實施檢測和維保服務，并對檢測質量和檢測報告結果依法承擔相應責任。

1.3試驗檢測人員應具備相關部門認可的檢測資質。

1.4在檢測完畢后5個工作日內向采購人出具《高壓供配電設備預防性試驗報告》，此報告必須得到相關主管部門的認可，同時作為辦理結算的依據之一。

1.5檢測作業不影響院方項目內客戶的正常工作。

1.6采購人的受檢項目更新改造或存在問題完成整改后，在5個工作日內免費完成復檢工作，并重新出具相應檢測報告。

1.7自行配備檢測工具或試驗儀器，必須在有效期內。

1.8每年進行一次高壓變配電系統設備的檢測和測試（新建配電房第一年可不用檢測），時間由采購人提前5個工作日發出通知，應編制詳細的施工計劃報采購人審核同意后，在5個工作日內完成相關工作。

1.9至少每個月另派專業技術團隊到項目現場對高低壓配電系統全面巡檢一次，并有采購人簽名的巡查記錄。

1.10負責配電相關單位及部門的對接、手續辦理、資料遞送、相關申請、調度協議改簽等事宜。

1.11負責1個開閉所與2個配電室的機房初始化打造，包含但不限于各機房制度、流程、應急預案、低壓回路圖、設備標識等標牌制作與上墻，同時對開閉所與配電室的標準化管理，以滿足三甲醫院評審標準為基本要求。一二期的兩個開閉所與7個配電房交接后，同樣按照上述要求執行。

1.12投標人在接到中標通知書后，需安排一名技術工程師進行前期介入，參與采購人配電相關竣工、移交工作。

1.13三期開閉所與配電房設備（配電設備一、二次元器件）及低壓電纜發生故障,質保期內由設備廠家進行更換維修，投標人負責督促與配合新建機房的質保單位修復；質保期外（預計質保期于2024年3月份左右到期）發生設備故障產生的維修材料費由采購人進行市場核價，單價800元以下的由投標人承擔，單價超過800元的配件由采購人承擔（是否超過800元由采購人相關部門核價確定），上述故障處理均由投標人免人工費維修或更換。投標人對所有故障都有應急處置與緊急維修的責任，一般性故障，接到系統推送或電話報修后，駐場電工在10分鐘內到場處置，若出現重大故障（現場人員無法處理時），另外安排的工程師需在半小時內到達現場對故障進行處理；時間要求：駐場電工10分鐘內到場處置，緊急支援維修團隊30分鐘內到場處置，所有涉及到停電的問題（含設備故障、停電演練、停電切換等），原則上15分鐘內優先恢復正常供電，24小時內排除與修復故障，若需配件采購，則不超過72小時；若出現電力監測系統與開閉所配電房設施故障，而駐場電工或后臺技術人員應在1分鐘內發現及響應。

1.14 若出現如10KV電纜故障（包含醫院全部的高壓電纜），低壓電纜故障，貴重設備或配件故障等超過單價800元配件采購的維修項目（投標人須在投標文件中提供配件價格清單，以作為后期價格參考）與一、二開閉所及配電房故障設備，則由投標人免人工費與工時費完成，只進行材料費報價，與采購人進行談價或核價，最終確定材料費后，再由投標人完成維修或者由采購人采購維修配件，投標人免人工費更換調試。

1.15 巡查與記錄要求：各開閉所與配電房每天不少于三次現場巡檢，并形成有效記錄，且定制符合三甲評審標準的設備運行記錄表（系統自動采集），同時根據三甲醫院復審要求，定期完成員工培訓、消防安全培訓與演練（一年不少于兩次），三級監管考核、整改等工作，形成有效記錄。

▲2.人員要求

2.1設項目負責人1人，具有電氣自動化專業畢業的后臺值班技術人員1人，駐場電工4人。（提供人員名單以及投標人為其繳納的2022年任意1個月的社保證明）

2.2駐場電工須持應急管理局頒發的高壓電工作業證上崗，有類似項目三年及以上工作經驗，年齡原則上不超過50歲，并在入場2個月內完成供電局調度培訓，后續投標人負責完成供電局調度協議變更工作。駐場電工中設置1名組長，工作時間至少為常白班，其他3名為白天一班與夜間一班，工作時間不超過12小時，有交接班記錄。

2.3項目負責人有類似項目三年及以上管理經驗，能夠熟練使用相關辦公軟件與良好的溝通能力，平時無需駐場，要求至少每半個月到現場主動巡查員工工作狀態、設施設備運行情況等，并與采購人管理部門溝通，若接到采購人要求與通知，需在2小時到現場駐場辦公。每月由項目負責人提交月度工作報告與安全檢查評估報告的書面材料至采購人管理部門。

2.4后臺值班技術人員有類似項目三年及以上工作經驗，能夠熟練使用相關辦公軟件、電力監測系統及后臺程序。無需駐場，負責日常遠程監測系統與軟件維護升級，必要時現場辦公，要求如系統發生故障或系統運行異常時，須在1分鐘內發現與響應，5分鐘內啟動相應處理措施。

3.服務內容

兩江院區三期高低壓設備試驗及代維服務內容一覽表（詳見附件3）

以上全部附件清單僅作參考，以實地勘測為準，但包含兩江院區三期建筑內高壓開閉所，專配房內高、低壓配電柜和變壓器、10KV高壓電纜（含院內外）、低壓電纜（從配電房至樓層配電箱為為止）、橋架、直流操作電源（含蓄電池）、高壓操作工具、試驗工具、絕緣地膠等全部的設施設備。

4.機房管理、崗位職責基本要求與駐場電工崗位職責基本要求

4.1 開閉所與變配電室機房管理制度

4.1.1配電室的值班人員，在組長的帶領下工作，履行24小時駐場值班制。采購人分管領導、項目負責人及組長負責制定配電室的管理制度。配電室的值班人員要嚴格執行配電室的管理制度。

4.1.2變配電室的設備正常運行時，非值班人員不得入內，若要進入則需經采購人同意，在值班人員的陪同下進入變配電室。變配電室內禁止存放易燃、易爆物品，且消防器材齊全，禁止吸煙。

4.1.3平臺值班人員進出要做到隨手關門，防止小動物進入引發大事故。

4.1.4每周清掃一次設備保養及衛生。

4.1.5平臺值班人員還應履行交接班制度，按規定時間交接班，值班員未辦完交接手續時，不得擅離崗位。

4.1.6接班人員應聽取交班人員的交代，嚴格按照交接班制度規定進行交接班，確認無誤后，在平臺電腦上保存數據。

4.1.7在處理事故時，一般不得交接班。如事故一時難于處理完畢，由交班人員負責繼續處理，接班人員協助處理。也可在接班的值班員同意和上級主管部門同意后，進行交接班。

4.2配電室管理制度

4.2.1變配電室的設備正常運行時，非值班人員不得入內，若要進入則需經采購人主管部門同意，在值班人員的陪同下進入變配電室。

4.2.2變配電室內禁止存放易燃、易爆物品，且消防器材齊全，禁止吸煙。

4.2.3平臺值班電工每日三次(9:00時、16:00時、20:00時)巡視一次開閉所、變壓器,高、低壓配電設備、環境等，并做好記錄。

4.2.4平臺的值班電工必須按照規定時間進行檢查、巡視、監控，將每次巡視的時間、設備、結果等進行二維碼掃碼逐條(21項內容)檢查或根據巡查表完成記錄。

4.2.5每周進行一次配電設備的維護保養和衛生。

4.2.6平臺值班人員應履行交接班制度，按規定時間交接班，值班員未辦完交接手續時，不得擅離崗位。

4.2.7接班人員應聽取交班人員的交代，查看運行記錄，檢查工具、物品是否齊全，確認無誤后，在值班平臺電腦上保存數據。

4.2.8在處理事故時，一般不得交接班。如事故一時難以處理完畢，由交班人員負責繼續處理，接班人員協助處理。也可在接班的值班員同意和上級主管部門同意后，進行交接班。

4.3駐場電工崗位職責

4.3.1須持有國家主管部門頒發的特種作業操作證。

4.3.2掌握醫院配電設備的性能，能熟練操作，正確判斷，迅速處理。

4.3.3負責管理和維護配電設備，保障全院的正常供電。

4.3.4定期對設備進行維護保養確保設備安全運行。

4.3.5負責平臺24小時值班，認真觀察并處理配電設備工況運行及故障報警。

4.3.6認真做好巡檢工作并做好記錄，如遇雷雨等異常天氣應加強巡查，掌握全院用電指標及設備運行情況。在巡檢中及時發現設備缺陷作好記錄，及時匯報班組長并立即處理。

4.3.7保持配電機房的清潔衛生，定期對機房和設備進行清潔，檢查并使用擋鼠板，做好防止小動物進入。

4.3.8做好電器消防安全工作，防止電器火災發生。

4.3.9認真執行交接班制度，發現問題作好記錄并及時匯報。

4.3.10值班期間不得做與工作無關的事，嚴禁擅自離崗、脫崗，認真履行工作職責。

4.3.11積極參加業務學習和培訓,了解本專業的新進展,持續不斷的提高自身業務水平。

4.3.12團結互助，做好供電保障工作。

4.3.13服從領導，遵守勞動紀律。

4.3.14服從供電部門的調度指令，嚴格按照安全操作規程進行操作，保證人身和設備安全。

4.3.15及時處置突發事件，作好記錄，及時匯報。

4.3.16完成醫院、項目領導和一站式后勤服務中心交辦的臨時任務。
