前言

　　本文件按照GB/T 1.1-2020《標準化工作導則第1部分標準化文件的結構和起草規則》的規定起草。

　　請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。

　　本文件由全國有色金屬標準化技術委員會(SAC/TC 243)提出并歸口。

　　本文件起草單位杭州華成設計研究院有限公司、中鋁智能科技發服有限公司、珠海派諾科技股份有限公司。

　　本文件主要起草人促國峰、權昆、王紫千、崔合慶、鄧翔、雷洋、范東陽、韋柳濤、劉玉明、吳

　　師偉、錢仲帥。

　　有色智慧配電室及監控云平臺技術規范

　　1范圍

　　本文件規定了有色行業智慧配電室及監控云平臺技術總則、智能配電室技術要求.傳感與監控技術

　　要求。智能網關技術要求。配電監控系統主站技術要求。

　　本文件適用于有色金屬行業20kV及以下電網工程的新建和改(擴)建工程.

　　接入有色金屬行業20kV及以下電網電力用戶可參照本文件執行。

　　2規范性引用文件

　　下列文件中的內率通過文中的規范性引用面構成本文件必不可少的條款。其中，注8期的引用文件，

　　僅該日期對應的版本適用于本文件不注8期的引用文件，其最新版本C包括所有的修改單)適用于本文件。

　　GB/T 2900.13電工術語可信性與服務質量

　　GB 4793.1測量.控制和實驗室用電氣設備的安全要求第一部分通用要求

　　GB/T 6587電子測量儀器通用規范

　　GB/T 7354商電壓試驗技術局部放電測量

　　GBAT 7665-2005傳感器的通用術語

　　GBIT 13720地區電網數據采集與監控系統通用技術條件

　　GB/T 13729遠動終端設備

　　GB/T 17626電磁兼容試驗和測量技術

　　GB/T 19582基于Modbus協議的工業自動化網絡燒范

　　GB 50053 20kV及以下變電所設計規范

　　GB 50057建筑物防雷設計規范

　　GB 50116火災自動報警系統設計規范

　　GB 50348安全防范工程技術標準

　　GB 50395視頻安防監控系統I程設計規范

　　GB 50464視頻顯示系統工程技術規范

　　DLT 448電能計量裝置技術管理規程

　　DLT476電力系統實時數據通信應用層協議

　　DLT 634遠動設備及系統

　　DLT 634.5-104遠動設備及系統標準傳輸協議子集第104部分

　　DLT 634.5101遠動設備及系統第5101部分:傳輸規約基本運動任務配套標準

　　DLT 814配電自動化系統功能規范

　　DLT 860 (所有部分)電力自動化通信網絡和系統

　　DLT 1080電力企業應用集成配電管理的系統接口

　　DLT 1403智能變電站監控系統技術規范

　　DLT 1416超聲波法局部放電測試儀通用技術條件

　　DL5027電力設備典型消防規程

　　DLTS137電測量及電能計量裝置設計技術規程

　　802.11《國際電 工電子工程學會(IFEE) 無線局域網絡系列標準》

　　3術語和定義

　　下列術語和定義適用于本文件。

　　3.1配電室electricity distribution room

　　包括開關站和配電站,指中低壓配電網中設有母線及其進出線設備、接受并分配電力、能開斷電流、

　　接受并分配電力、將中壓變換為低壓的供電設施等。

　　3.2智慧配電室技術smart power distribution room tehnologynt

　　一種以原有配電室設備為基礎，綜合利用配網自動化、智能傳感及物聯網技術，實現配電寶及室外

　　樓宇通道內設備狀態的實時監測、配電環境變化的實時監控及人身安全和火災風險防控的技術。

　　3.3傳感器the sensor

　　一種能感受到被測量的信息，并能將感受到的信息，按- -定規律變換成為電信號輸出。以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求的檢測裝置。

　　3.4智能網關inelligent gateway

　　智能網關是安裝在智能配電站、開關站、臺架變內的本地監控設備，完成站端傳感裝置數據匯集、處理、遠傳功能及站室設備的智能聯動等功能理。監控終端單元將處理后的狀態信息通過標準規約上傳智能配電監控系繞，執行本地指令控制，實現與風機控制器、攝像頭等智能聯動，對相關的檢測數據、告警數據及文件數據進行本地存儲。

　　3.5有色金屬物聯網平臺nonferrous metal loT platform

　　部署在有色金屬云平臺上，融合“云、大、物、移、智"等技術。實現有色電網生產與管理各炎終端及數據統- -實時采集、 統- -管理、數據統- -共享的電力行業數字化基礎物聯管理平臺,對上為大數據臺和各類業務應用提供不同的數據服務，對下靈活接入不同設備通信協議的終端，具備按照統-設備信息模型，采集各類型感知數據，進行模型轉換和數據預處理，并分發至大數據平臺或相關業系統.

　　3.6感知層perception layer

　　感知層主要利用各種傳感器、智能終瑞設備、通訊模塊、智能網關實現信息的采集、識別和匯聚，通過統-一的物聯網傳輸協議標準將終端狀志和產生數據傳送到物聯網平臺，實現物的感知、互聯、實時優化和預測。

　　3.7網絡層the network layer

　　網絡層主要實現電力物聯網中各類信息在感知層與平臺層應用層間廣城范圍內的傳輸。主要包括有線通信、無線通信和衛星通信。

　　3.8平臺層the platform layer

　　平臺層主要足指全域物聯網平臺，支持并實現電力生產輸、 變、配、用等各專業現場監測終續數據的統-接入，支撐生產領域大數據分析和智能應用。平臺層主要由連接管理、設備管理、應用使能、運營支持等組成。

　　3.9應用層the application layer

　　應用層可調用平臺層的北向接口，實現電力業務領域針對業務需求在應用系統開發需要。應用層的系統包括但不限于生產監控指揮中心、配電站(臺架變)智能配電監控系統、生產管理系統、配電自動化系統等。

　　3.10智能配電監控系統itelligent power distribution monitring system

　　指智能配電站、智能開關站、智能臺架變所有智能監控設備，含環境溫度、濕度、SF6氣體濃度、臭氧濃度、含氧量、煙霧火災、水浸、噪聲、安防、視頻及變壓器、高壓柜、低壓柜的電氣、溫度、局放、負荷監測等信息采集，井能與站內調溫除濕設備、風機、燈光、視頻及門禁等智能執行設備聯動控制，能與其它業務系統實現數據貿通交互，實現配電站、開關站、臺架變遠程智能化運維管理。

　　4總則

　　1)智能化建設須貫徹國家基本建設方針和技術經濟政策，做到安全可靠、技術先進。經濟適用、節能環保。

　　2)配電室智能化建設與改造應滿足相關國際、行業、企業標準及技術規范要求，井遵循“標準化設計，差異化實施"原則，按照設備全壽命周期管理要求，充分利用設備資源;配電室智能化建設與改造應選用芯片化、少維護、低功耗設備。

　　3) 宜優先選擇在配電網網架結構布局合理、成熟穩定，且供電可靠性指標高的區域。開展配電室智能化改造建設

　　5智能配電室技術要求

　　5.1建設內容

　　以配電室及附屬低壓臺區為監測節點通過部署智能網關等接入配電設備監測傳感器、綜合環境監測傳感器與安防檢測傳感器，實現以下幾個方面功能。

　　1)實現配電設備運行狀態的在線監測

　　以智能網關為核心，通過接入開關柜、變壓器。電纜和低壓設備本體的監測裝置(電氣量)和新增傳感器(電氣.局放、振動、溫濕度、紅外等傳感器)，實現對配電設備運行狀態的在線監測。

　　2)實現設備運行環境的在線監測及自我調節

　　以智能網關為核心，通過接入配電室、戶外低壓配電箱、電纜溝井、強電井等設雄的監測傳感器和控制器(溫濕度、有害氣體控制)，實現對設備環境的在線監測及自我調節。

　　3)實現人身安全與火災風險防控

　　以智能網關為核心，通過接入智能門禁、視頻、煙感、氣體滅火器等裝置，實現人身安全與火災風險的防控。

　　5.2建設方案

　　5.2.1方案設計

　　智能配電監控系統基于有色云和全城物聯網平臺建設的智能配電的監控與管理系統，系統架構主要分四層，包括應用層、平臺層、網絡層、感知層。智能配電監控系統架構圖見圖1所示。

　　感知層主要包括智能網關、環境監控單元、視規監控單元、安防監控單元、設備狀態監測單元、電氣保護測控單元。各單元實現功能情況如下:

　　智能網關實現臺架變低壓配電室內水浸等環境信息、變壓器的溫度等設備狀志信息、低壓電氣量信總、視頻監控信息的采集，并與視頻、防誤操作鎖等智能執行設備聯動控制，實現配電遠程智能化運維管理。

　　環境監控單元。配置環境水浸等在線監控裝置，實現對臺架變低壓配電裝置環境參數的實時監測。

　　視頻監控單元通過視頻拍攝臺架變低壓配電室室內情況、人員活動情況以及設備上指針表、號燈和開關變位信號，實現對配電室環境和設備狀態的主動記錄和預、告警。

　　安防監控單元:配置視頻AI識別，實現對配電裝置、運行人員的安全工作狀況的實時監控。

　　設備狀態監測單元:對變壓器油變油溫等狀態量的實時監測。

　　電氣保護測控單元中壓保護測控通過繼電保護裝置實現對中壓電氣參量，保護數據及事件順序記錄，故障錄波等數據上傳。低壓保護測控通過配置低壓測控終端實現采集低壓回路電壓、電流等數據并上傳，通過數據分析將三相不平衡、低壓線路過載、缺相、斷零故障等信息上傳主站系統并告警等功能。

　　對智能無功補償設備電容器組投切狀態，低壓開關分合狀態、故障信號實時采集和上傳。直流系統通過配置監測設備監控每節蓄電池的電壓、電流、溫度、內阻、容量等參數，并可實現閥值設置和告警。

　　5.2.2功能配置

　　智能配電室配置，需結合地區的運維要求，依據供電區域等級、供電負荷重要程度等因素進行差異化配置。

　　智能配電室配置劃分為標準、高級配置二個級別。

　　標準配置主要監測高低壓配電箱(房)設備狀態、低壓負荷。新投運設備、非重要負荷設備推薦使用標準配置。

　　高級配置主要實現視頻監控自動化運維，監測高低壓配電箱(房)等設備狀態、低壓負荷以及運行環境。重要負荷設備、投運年限較長設備、頻繁故障設備推薦使用高級配置。

　　注1:配置表主要根據設備使用年限進行配置.新增設施以不影響供電安全運行、符合實際需求為原則。

　　注2:●為必選配置,推薦具備場最應用條件的作為必選，如不具備場最應用條件則不配置。中央處理器要求

　　6傳感與監控技術要求

　　配電室主要在設備、場所關鍵節點部署相應監測傳感器，傳感器對相應狀態信息進行數字化采集處理，實現對配電室的配電設備狀態量、綜合環境狀態量、安防監測狀態量三類關鍵狀態量的監測與控制。

　　這些智能化裝置在滿足電力監控系統安全防護規定、二次系統安全防護總體方案及南方電網相關安全規范要求前提下，智能化主要包括繼電保護設備、環境監控單元、視頻監控單元、安防監控單元、設備狀態監測單元、低壓拓?fù)渥R(shí)別單元。各單元實現功能情況如下:

　　繼電保護測控單元:對線路，變壓器等進行保護和測量。

　　環境監控單元:配置環境溫度、濕度、SF6氣體濃度、臭氧濃度、煙霧、火災、水浸噪聲等在線監控裝置，實現對智能配電站內環境參數的實時監測。

　　視頻監控單元通過視頻拍攝配電站室內情況、人員活動情況以及設備上指針表、信號燈和開關變位信號，實現對配電站環境和設備狀態的主動記錄和預、告警。

　　安防監控單元:配置門禁對門狀態實時監測。

　　設備狀態監測單元配置溫度傳感器、局放傳感器、測溫采集裝置、局放采集裝置，實現對變壓器、中低壓柜的溫度、局放等狀態量的實時監測。

　　低壓拓?fù)渥R(shí)別以臺區為最小管理單元，利用智能配變裝置的載波通信、低壓監測技術、物聯網移動通信技術等，充分參考當前配電臺區現場情況考慮，在對應臺區變壓器側配置智能配變裝置，用于配電臺區集中和分散安裝的設備進行統一的管理和優化:對應出線柜/JP柜側配置分支線路監測裝置與交流擴展單元，用于出線柜/JP柜線路監測:對應分支箱側配置分支線路監測終端及交采擴展單元，用于多路分支箱分支線路監測同時對應表箱配置多表位表箱監測單元，實現多表位電表箱進線的電壓、電流、功率、電量等用電信息采集，加裝擴展電源感知模塊實現對用戶側表后空開的停復電情況進行監測實現低壓配網運行監測、低壓線路拓?fù)鋵蛹?jí)可視化及設備的故障研判與預警、供電質量分析與管理、臺區環境監測等功能。

　　6.1 功能要求

　　6.1.1溫濕度傳感器

　　實現對房內溫度、濕度的監測功能。

　　(1)設計要求:

　　1)溫濕度監測傳感器應采用數字一體式免校準傳感器，采用RS485數 字信號通訊上傳溫濕度數值，通信協議為Modbus,具體技術參數見技術規范書專用部分的技術參數表。

　　2)實現對智能配電室內溫度濕度值實時監測，溫濕度傳感器與智能配電室監控終端單元之間數據采用有線傳輸方式;

　　3)溫濕度傳感器與智能配電室監控終端單元之間的通訊接口/.上傳接口為RS485,支持Modbus通信協議。

　　4)溫濕度傳感器具備本地顯示功能，可直觀顯示當前溫濕度值。

　　5)溫濕度傳感器可通過撥碼方式或人機界面修改設備通信ID，ID范圍至少 支持0~15任意設定。傳感器安裝后無需拆裝可修改ID.

　　6)具有電源指示燈、運行燈、通信指示燈，可直觀觀察設備的上電、運行和通信的狀態。

　　(2)結構要求

　　1)溫濕度傳感器的同- -RS-485總線具備兩組接線端子，支持RS-485總線級聯;

　　2)溫濕度傳感器的同一直流電源具備兩組接線端子，支持電源總線級聯，接線端子為插拔式或0型:

　　3)溫濕度傳感器接線端子可接入1mm2多股軟線:.

　　4)應隨主機配置安裝掛件，可方便固定于配電室墻面。

　　6.1.2氣體傳感器

　　實現對配電站內六氟化硫、臭氧濃度值的實時監測功能。

　　(1)設計要求:

　　1)實現對智能配電室內六氟化硫(SF6)、 氧氣以及臭氧氣體濃度值實時監測，氣體傳感器與智能網關之間數據采用有線傳輸方式:

　　2)氣體傳感器與智能網關之間的通訊接口/.上傳接口為RS485，支持Modbus通 信協議。

　　3)氣體傳感器可通過撥碼方式或人機界面修改設備通信ID,ID范圍至少支持0~15任意設定。

　　傳感器安裝后無需拆裝可修改ID.

　　4)具有電源指示燈、運行燈、通信指示燈，可直觀觀察設備的上電、運行和通信的狀態。

　　(2)結構要求

　　1)六氟化硫(SF6)、氧氣以及臭氧氣體傳感器同- -485總線具備三組接線端子，支持RS-485總線級聯:

　　2)六氟化硫(SF6)、氧氣以及臭氧氣體傳感器同一直流電源具備三組接線端子，支持電源總線級聯:

　　3)六氟化硫(SF6)、 氧氣以及臭氧氣體傳感器接線端子可接入1mm2多股軟線;

　　4)應隨主機配置安裝掛件，可方便固定于配電室墻面。

　　6.1.3 煙霧傳感器

　　實現對配電站內六氟化硫、臭氧濃度值的實時監測功能.

　　(1)設計要求:

　　1)通過煙霧探測器，監測站房、電箱內煙霧狀況，并發出報警信號;

　　2)煙霧傳感器通過有線節點方式，接入智能網關。

　　3)當周圍環境的煙霧濃度降低到報警值以下時，探測器自動恢復正常工作狀態。

　　4)具有電源指示燈、運行燈，可直觀觀察設備的上電、運行的狀態..

　　(2)結構要求

　　1)煙霧探測器接線端子可接入1mm2多股軟線;

　　2)應隨主機配置安裝掛件。

　　6.1.4水浸傳感器

　　實現在線監測配電站水浸狀態可根據運維需求，按照不同高度的水浸傳感器，以實現水浸預警和水浸停電等功能。

　　(1)設計要求

　　1)實時在線監測配電室水浸狀態;

　　2)水浸傳感器通過有線節點信號，接入智能網關。

　　3)水浸傳感器運行在凝露環境下，無誤告警。

　　4)具有電源指示燈、運行燈，可直觀觀察設備的上電、運行的狀態。

　　(2)結構要求

　　應隨主機配置安裝掛件，可方便固定于配電室墻面。

　　6.1.5 噪音傳感器

　　實現對配電站內設各噪聲值得實時監測功能.

　　(1)設計要求

　　1)實現對干式變壓器房等配電室內噪聲實時監測，噪聲傳感器與智能網關之間數據采用有線傳輸方式:

　　2)噪聲傳感器與智能配電室監控終端單元之間的通訊接口/上傳接口為RS485,支持Modbus通信協議。

　　3)噪聲傳感器具備本地顯示功能，可直觀顯示當前噪聲值。

　　4)噪聲傳感器可通過撥碼方式或人機界面修改設備通信ID, ID范圍至少支持0~15任意設定。傳感器安裝后無需拆裝叮修改ID.

　　5)具有電源指示燈、運行燈、通信指示燈，可直觀觀察設備的上電、運行和通信的狀態。

　　(2)結構要求

　　1)噪聲傳感器同一485總線具備兩組接線端子，支持RS-485總線級聯:

　　2)噪聲傳感器同一直流電源具備兩組接線端子，支持電源總線級聯;

　　3)噪聲傳感器接線端子可接入1mm2多股軟線:

　　4)應隨主機配置安裝掛件，可方便固定于配電室墻面。

　　6.1.6 調溫除濕設備

　　實現配電站內溫濕度的控制功能。

　　(1)設計和結構要求

　　可采用壁掛式或坐地式結構。

　　(2)功能要求

　　本部分包含調溫除濕設備及相關附件，具體功能如下:

　　1)具備本地控制和遠程控制功能，本地控制具備手動和自動控制功能，兩者相互獨立。

　　2)具有掉電自恢復和高低電壓保護功能，具備自檢和報警信號上傳至監控終端單元功能:.

　　3)具備相序容錯自調節功能:

　　4)額定輸入電壓在土20%的波動范圍內應能正常運行:當超出額定電壓20%的范圍時，應具備自動保護能力，不能損壞空調內部元件。

　　5)具備溫濕度自動檢測、溫度調節、冷凝除濕、空氣凈化功能;

　　6)采用內置壓縮機:

　　7)電子膨脹閥采用微電腦控制，可實現制冷劑流量精確調節，降低系統能耗:

　　8)室外機風機采用無極調速控制，確保系統運行節能、健康、低噪聲。

　　6.1.7視頻監控單元

　　網絡高速球型攝像機或網絡固定攝像機實現場景可視化的基本功能，具備遠程控制視頻功能，支持報警信號(環境、安防、設備狀態)及視頻預置位的聯動，可實現與環境監測系統聯動，根據環境監測系統的預警或告警區域，查看特定區域情況，供人工確認，可實現與安防設備系統聯動當某區域發生入侵報警時，自動聯動視頻監 控系統，并自動將對應位置的圖像畫面切換至監控屏幕上;可實現與設備狀態系統聯動,對電力設備的操作和運行狀態進行拍照和錄像，給運維人員判斷設備運行狀態正常與否提供佐證。

　　視頻云節點:具備交換機功能，為攝像頭提供POE電源，支持網絡視頻接入，具備實時監控、錄像回放、云鏡控制、視頻轉發等多種智能視頻監控業務。平時攝像頭始終錄像并保存，至少需要保存7天的錄像資料，并文持回放，錄像存放空間溢出后自動覆蓋舊視頻。支持與智能網關聯動對接。

　　智能視頻云節點:具備交換機功能，為攝像頭提供P0E電源，支持網絡視頻接入，具備對視頻數據進行智能建模和圖像識別分析能力,滿足電力現場行為識別管控需求，實現故障定位、安全帽佩藏識別、工作服穿著識別、圍欄跨越識別、誤入誤出劃定區域識別與聯動。實時監控、錄像回放、云鏡控制、視頻轉發等多種智能視頻監控業務。平時攝像頭始終錄像并保存，至少需要保存7天的錄像資料，并支持回放，錄像存放空間溢出后自動覆蓋舊視頻。識別結果上傳給智能網關A,支持與智能網關A聯動對接。

智能網關A通過其他感知設備監測并通過邊緣計算得出事件如環境異常、設備報警等，智能網關A可直接

通過預置的攝像頭控制指令直接將控制指令下發至智能視頻云節點，智能云節點實現控制對應攝像頭。

6.1.8門狀態傳感器

實現采集門開啟、關閉的狀態信息的功能。

(1)設計要求

1)門狀態傳感器應具備將配電室門的開啟、關閉狀態信號上傳至智能網關的功能:

2)應選擇帶有觸點的機械式限位開關或帶極性的磁開關的傳感器;

3)門狀態傳感器應使用優質材料，外殼使用不銹鋼或合金設計，防水防銹，確保性能穩定

不誤報，機械式的動作次數不小于5000次:

4)門狀態傳感器采用無源設計，無需鋪設電源線或者外接電源:

5)門狀態傳感器通過有線節點信號，接入智能配電室智能網關。

(2)結構要求

1)安裝于戶外箱式設備時盡量集成在門上面。

2)接線端子可接入1m2多股軟線。

6.1.9電纜頭溫度監測裝置

實現對電纜頭溫度監測功能。

(1)通過無源無線方式實現對各種10kV及以下中壓電纜終端頭溫度的在線監測，要求溫度傳感器與帶電導體金屬表面直接接觸，實時監測設備關鍵點的溫度變化情況，實現對電纜頭超溫和三

相溫度不平衡的預警和報警功能。

(2)電纜頭溫度監測終端包括溫度智能傳感器和溫度采集器。溫度智能傳感器通過射頻天線發出特高頻射頻信號實現取電和傳輸溫度數據,多端口的溫度采集器通過射頻天線可實現對智能傳感器的管理與溫度數據傳送，能將采集到的溫度值通過RS485.以太網通訊接口或底層無線自組網方式以Modbus通信協議上送后臺系統或智能網關。

(3)溫度智能傳感器采用全數字化IC集成設計，具有唯- -的地址編碼，無線取能，無線傳輸數據，在電氣設備帶電和停電狀態下都可以正常工作，滿足抗干擾有關標準要求，可按設定時間向上傳送數據，溫度數據的采集和傳輸基于全數字鏈接，數據通過CRC奇偶校驗確認上傳，避免同頻干擾和不同屏柜之間的信號干擾。

6.1. 10變壓器紅外熱成像監測裝置

(1)設計要求

1)在線式紅外熱成像儀監測配電變壓器整體溫升狀況，并具備數據分析、圖像處理和數據上傳功能:

2)能夠自動捕捉監測區域內的最高溫度點、最低溫度點，并將熱像和溫度數據傳輸?shù)街悄?/span>配電室監控后臺:

3)滿足不停電安裝的要求，安裝過程不影響變壓器的正常運行:

4)支持點、線、區域測溫規則，區域測溫支持任意不規則區域設置:

5)支持Onvif上傳視頻，溫度數據封裝在視頻流:

6)識別數據上送方式: RS-485或以 太網接口;

7)溫度數據以Modbus規約與智能網關數據交互聯動:

8)支持設置被測物體和攝像頭的距離。

(2)結構要求

1)紅外熱成像監測裝置支架采用與機身一體化設計:

2)宜采用金屬外殼機身設計，提高散熱性能;

3)紅外熱成像監測裝置提供直流電源接線端子，可接入1.0nm2多股軟線:

4)紅外熱成像監測裝置提供獨立接地端子。

5)支架采用與機身一體化設計(具備藏線盒功能)。

6. 1.11中壓開關柜局放傳感器

(1)設計要求

1)主要功能:暫態地電波/超聲波聯合技術在線監測各種柜體局部放電狀態，記錄各種柜詳細歷史數據，對配電室電氣設備進行整體評估。

2)裝置分類:依據監測技術指標分為暫態地電波/超聲波傳感器。

3)傳感器外殼絕緣防護罩的防護等級為IP65。

4)產品外觀應整潔，沒有碰傷、劃傷、疤痕、缺口和缺膠等缺陷。

(2)結構要求

1)傳感器裝置結構合理、方便安裝、方便檢修接地使用。

2)傳感器磁鐵式吸附在各種柜體上安裝固定，確保傳感器表面與被測柜體表面充分貼合。

3)傳感器有防滑齒，防止安裝后走位。

4)傳感器體積應小，安裝后不占用電柜內空間。

6.1.12空間特高頻局放傳 感器

(1) 設計要求

1)綜合檢測局放裝置采用電磁波空間定位技術，通過全向特高頻傳感天線檢測局放激發產生的電磁波信號。.

2)在站房要監測的環境中，大范圍地接收泄漏出來處于空間中的局放電磁波信號，監測及故障定位距離5- 20米。檢測帶寬為300MHz ~ 300MHz。

3)空間特高頻傳感器通過銅軸電纜與配電局放采集裝置連接。

(2)結構要求

全向傳感器的監測范圍有效半徑不低于20米。

6.1.13局放采集裝置

配電局放采集裝置通過銅軸電纜接收空間特高頻信號,并通過LORA等通訊方式與地電波等局放傳感器數據通訊，收集到的數據經邊緣計算匯總后傳送到配電智能網關。具備局放邊緣計算功能和數據存儲功能。局放數據處理前移在邊緣即可對數據進行處理，降低服務器的傳輸壓力和處理壓力，本地實時處理，提高現場響應實時性。

在掉線后可以繼續正常工作，對現場進行局放數據監測存儲計算，網絡恢復后可以將緩存的數據同步到云服務器，使信息保持完整。

(1)設計要求

1)具有檢測數據的保存和導出功能，comtrade格 式保存。

2)具備自檢功能，并具備將自檢信號上傳至監控終端單元的功能。

3)與智能網關之間的通訊接口/.上傳接口支持無線或RS485接口，支持Modbus通信協議， 能夠按照標準協議將監測數據、局放異常、譜圖等報警信號上傳至監控終端單元。

(2)結構要求

1)宜采用全鋁機身設計，有效提高散熱性能。

2)選配的提供直流電源接線端子可接入1mm2多股軟線。

6.1.14低壓回路測控終端 (導軌式)

(1)設計要求.

1)模擬量采集

具備三相電壓、三相電流采集功能，并計算有功功率、無功功率、視在功率、功率因數、頻率、等模擬量，電壓、電流最大誤差不超過士0. 5%，有功功率1級，無功功率2級。交流電流回路過載能力: 1. 2倍額定電流，連續工作: 20倍額定電流，可測量，允許1s; 交流電壓回路過載能力: 1. 2倍額定電壓，連續工作: 1. 4倍額定電壓，允許10s. 每一交流電流回路功率消耗<0. 75VA，每一交流電壓回路功率消耗<0.5VA。采用交流采樣，每周波采樣點數不少于64點，每周波采用FFT算法計算有效值及諾波，并進行故障判斷。

2)開關量采集

具備1路開關量采集，可采集塑殼斷路器位置，開入量輸入為空接點。分辨率不大于:5ms.

3)開關量輸出

具備1路開關量輸出。

(2)具備事件記錄功能，可分別記錄開關量變位、故障事項、保護事項等，每類記錄不少于100條。

(3)具備短路、過載、缺相判斷、相序錯、斷零等故障判斷。

(4)通信功能:具備至少1路RS- 485標準通信接口;支持Modbus等 通信規約;支持短距離無線通信。

(5)可以選配顯示屏，中文液晶顯示，可顯示電壓、電流等信息。分辨率不低于160X 160。

(6)產品外觀應整潔，沒有碰傷、劃傷、疤痕、缺口和缺膠等缺陷。

7智能網關技術要求

7.1 選用原則

智能網關應采用模塊化設計，具備可擴展性，整機功耗低，操作維護簡單方便。

它應具備數據本地處理和本地存儲能力，支持設備狀態和環境狀態的自動判別，支持冗余告警信息的自動過濾和遠程調閱，支持各類傳感器本地管理。

具有獨立柜體，安裝于智能配電一體化綜合處理終端柜體內的預留空間處。

7.2 配置原則

7.3 基本參數

(1)電源要求

1)電源模塊應按功能獨立配置:

2)工作電源為DC24V輸入:

(2)通訊要求

1)傳輸速率:不低于1200bit/s的傳輸速率:

2)比特差錯率不大于10-5 (信噪比SNS17dB,觀察時間大于15min) ; .

3)智能網關與主站通訊應支持IEC60870-5-104擴展協議:

4)配電室視頻監控的上送應采用壓縮傳輸方式，傳輸速率12幀/秒:

5)采用標準通訊規約與后臺監控系統通訊。

(3)通訊接口要求

具備RJ45, RS- 485, RS -232等接口，可將設備狀態，綜合環境，安防，電氣運行等設備接入。

(4)對時要求

支持北斗和GPS對時，終端24小時自走時鐘誤差不大于1秒。

(5)存儲要求

每6路高清視頻(720P)存儲備份時間不低于7天。

(6)除濕要求

1)誤差:溫度:土IC,濕度:土3%RH. ,

2)額定功率小于40W。

7.4 電源管理輔助模塊

智能網關的供電統一由電源管理輔助模塊實現，電源管理輔助模塊實現供電管理、不間斷供電以及備用蓄電池組的在線監測。

7.4.1 選用原則

1)電源管理輔助模塊應與智能網關柜體整體設計，統籌考慮系統溫度、濕度的調控。

2)電源管理輔助模塊應支持雙交流供電及自動切換，支持PT取電， 蓄電池作為后備電源供電。

7.4.2配置原則

●表示基本功能o表示可選配功能

8配電監控系統主站技術要求

8.1軟硬件配置

(1)硬件配置

監測系統主站由關系數據庫服務器、實時數據庫服務器、文件服務器、大數據分析服務器、信息交互服務器、Web服務器、接口服務器、歷史數據服務器，以及維護工作站、報表工作站、物理正反向隔離裝置、防火墻、局城網絡設備、對時裝置及相關外設等構成:

硬件應采用標準化的通用設備，具有良好的開放性和可替代性，符合安全性、可靠性和可擴展性原則。

(2)軟件配置及架構

1)主站增加新的軟件模塊時不應影響系統運行的穩定性:軟件升級時應兼容己有的硬件設備:

2)主站服務器和工作站宜采用Unix/Linux/Windows Server操作系統，系統數據庫宜采用實時數據庫和關系數據庫相結合的模式:

3)系統的部署應滿足高并發、高可靠性的服務應用，部署支持集群服務的數據庫服務器以及Web應用服務器。

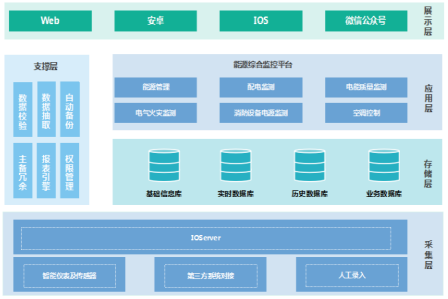

4)軟件架構:平臺軟件架構基于數據可靠性高、系統可擴展性強、用戶易操作的原則進行設計，平臺軟件自底向上分為采集層、存儲層、支撐層、應用層、展示層，如下圖所示:

采集層:完成平臺所需的各類數據采集，支持硬件設備采集、第三方系統數據對接以及人工錄入等方式:

存儲層:完成平臺內各類數據的存儲，數據按照其用途及特性分別保存至基礎信息庫、實時數據庫、歷史數據庫以及業務數據庫等，通過分庫、分表、索引等方式保障數據訪問性能，通過敏感數據加密、訪間權限控制、異地備份等措施保障數據安全: .

支撐層:提供支撐平臺業務功能的各類基礎服務，包括數據校驗。數據抽取、自動備份、主備冗余、報表引擎、權限管理等:

應用層:提供給用戶使用的各類功能業務，包括能耗統計分析、能源計費、用電安全監控、設備運行監控等;

展示層:用戶與平臺進行交互的媒介，支持通過Web瀏覽器、APP. 微信公眾號等方式訪問系統。

8.2配電室 監控系統的技術性能指標

平臺采用B/S架構開發，其性能指標參數和網絡性能有著密切的聯系，在網絡狀況良好的環境中，

平臺性能參數如下:

●登陸響應時間≤3秒: .

●實時監測數據刷新時間≤5秒:

●非統計性數據查詢響應時間≤2秒:

●統計性數據查詢響應時間≤4秒:

●控制命令操作時間:≤2秒:

●模擬量測量綜合誤差≤0.5%;

●系統年可用率≥99%;

●系統可維護平均修復時間<1小時:

●系統最大可接入點數: 10萬;

●歷史數據存儲時間≥5年: .

●系統平均無故障時間(NTBF): 20000小時。

8.3軟件平臺功能

監測系統主站應滿足配電室設備狀態監測、配電室綜合環境狀態監測、配電室安防狀態監測及配電室電氣運行參量監測的數據采集功能，滿足未來配電室的故障預警告警,狀態評價、風險評估及差異化運維分析要求，滿足配電室日常管理運維要求。

監測系統主站數據采集應滿足有色金屬公司關于在線監測的各項規范要求,滿足本導則相關規范的要求，滿足有色金屬公司各業務部門對配電室管理的各項需求，并考慮系統的實用性、先進性、可靠性和可擴展性。

8.3.1基本功能要求

1)在線監測數據采集管理:應具備通過在智能網關采集配電室設備狀態監測數據、配電室綜合環境狀態監測數據、配電室安防狀態監測數據及配電室電氣運行參量監測數據功能。設備狀態監測數據主要包括配網變壓器、開關柜、電纜(及通道)、低壓配電柜(箱)、電量表(箱)等設備的在線監測數據，例如局放、測溫、電流、電壓等監測數據:綜合環境監測數據主要包括配電室的溫度、濕度、水浸、水位、氣體、燈光管理、風機管理等:配電室安防狀態監測數據主要包括安防入侵監測信息、視頻監控信息、煙霧、氣體滅火系統等:電氣運行參量監測數據主要包括20kV以下低壓負荷信息以及開關狀態。

2)配電室綜合管理:應具備配電室設備在線監測數據瀏覽功能，包括:綜合環境監測、綜合電氣運行參量、安防狀態監測、設備狀態監測等在線監測數據瀏覽功能:應具備綜合展示配電室設備當前設備狀態、告警信息功能:應具備監測數據統計分析功能，包括:結合負荷、環境氣象、節假日等實現在線監測數據綜合分析功能:實現設備實時狀態分析評估功能;實現監測數據完整性、一-致性、 采集及時性的統計分析功能。

3)遠程監控管理:應具備溫濕度調節控制功能，實現根據設置閥值自動調節現場溫濕度，并能就地或遠程實時監控;應具備氣體調節控制調節功能，應具備風機聯動遠程與本地控制功能:應具備燈光監控功能，實現燈光遠程與本地控制功能:應具備驅鼠控制功能，具備小動物預警遠程與本地控制功能。

應具備門禁系統遠程控制功能，實現本地進出記錄存儲功能，斷網情況下也能正常開門。

4)告警管理:應具備配電室設備在線監測數據告警閱值管理功能，實現通用閱值配置及配電室、設備個性化閾值配置功能:應具備利用告警閡值實現在線監測數據分析功能，實現基于在線監測數據的設備狀態預警、告警管理功能。

5)終端裝置管理:應具備智能配電一體 化終端和物聯網傳感器的在線管理、配網通信網絡工況監視功能。

6)報表統計功能:應具備配電室設備狀態告警統計功能，應具備設備終端統計分析功能，應具備設備在線監測狀態統計功能。

8.3.2軟件平臺技術要求

以下是軟件平臺在配電監控，電能質量，環境動態監測等方面的具體要求.

8.3.2.1配電監控

(1)實時監測

1)監測對象

●監測進/出線回路的電流、電壓、有功功率、無功功率、視在功率、功率因數、開關狀態等參數:

●監測直流屏的控制母線電壓、動力母線電壓、充電電壓、蓄電池電壓、充電浮充電裝置輸出電流等參數:

,監測高壓功率補償裝置的無功補償電流、無功功率等參數:

●監測溫控儀的溫度、最大溫差，負荷率，風機啟動報警狀態、超溫跳閘報警狀態、風機故障報警狀態等參數:

●監測變壓器的溫度、視在功率、負荷率等參數:

●監測和顯示綜合保護裝置的電壓、電流、頻率、功率、故障錄波以及事件記錄:

2)界面呈現

系統需通過圖形化方式對配電回路、溫控儀、直流屏、變壓器、綜合保護裝置等設備進行監測，在監測圖上支持以下操作:

●支持通過熱點在不同監測畫面間自由跳轉:

●支持通過顏色和動畫等方式進行告警提醒:

●支持在監測圖上進行掛牌、摘牌操作，用于安全警示提醒

●支持在監測圖上查看監測設備的基礎信息，包括設備名稱、型號、柜編號、設備用途、安裝位置等:

●支持通過某個監測數據查詢其所屬設備的全參量實時數據:

●支持在監測圖上進行告警限值設定和修改:

●支持在監測圖上查看測點數據的變化趨勢，包括以秒級頻率刷新的實時數據和以分鐘、小時、天、月等為間隔的歷史數據，數據類型包括時刻點采樣值、時段最大值、最小值、平均值等;

●支持在監測圖上快捷查詢?nèi)我鉁y點的歷史告警信息;

●支持在配電圖上查看配電室實時視頻畫面，便于用戶及時確認現場情況。

(2)遠程遙控

1)支持對斷路器、開關、刀閘的遠程控制功能;

2)支持在控制指令執行前的多級口令驗證和邏輯驗證功能，防止誤操作;

3)支持群控功能，可自定義群控對象:

(3)諧波分析

系統提供諾波數據頻譜分析功能，評估諧波合格率，以便用戶針對性的對負荷和回路進行諧波的改造治理，降低用電損耗和設備故障率。

1)支持實時監測電壓/電流諧波畸變率、三相電流/中性線諧波電流含有率;

2)支持以直方圖、表格兩種方式進行數據呈現:

3)支持通過點擊諧波數據進行歷史數據追溯，包括秒級頻率刷新的實時數據以及按照周期間隔存儲的歷史數據:

(4)事故追憶

系統支持對開關跳閘、過流、過載等引發的事故進行追溯反演，可在事故發生前對事故關聯的監測點進行自定義。事故發生后系統自動記錄并重現該事故發生前一段時間以及事故發生后一段時間內秒級時間間隔的關聯數據點變化趨勢，以曲線和表格的形式呈現給用戶,便于運維人員進行事故原因分析。

(5)歷史查詢

1)支持對配電歷史數據進行多種時間顆粒度的查詢，包括5秒鐘、1分鐘、5分鐘、小時、天、月等間隔:

2)支持對每個數據周期間隔內的采樣值、最大值、最小值、平均值進行統計和趨勢展示:

3)支持對整個查詢時段內數據的最大值/最小值及發生時間進行標識:

4)支持對不同儀表、不同參數進行對比分析。

(6)告警

1)平臺可對遙測量越限、開關量變位、設備故障等事件進行告警，支持根據告警發生源、告警類別等自定義分組，如過流告警分組、過壓告警分組以及跳閘告警分組等:

2)支持多種告警嚴重等級定義,可單獨配置每種等級對應的顏色、事件推送方式、執行動作等;

3)支持告警推圖功能，當有告警事件產生時，系統可自動跳轉至發生告警的監測頁面，并通過閃爍等方式標記出告警點:

4)支持以聲光、彈窗、語音電話、短信、郵件等方式進行告警提醒和信息推送; .

5)支持按設備名稱、告警等級、告警類型分組、確認狀態、事件恢復狀態等條件查詢歷史告警事件:

(7)配電報表

1)支持按照電壓、電流、功率等監測數據類型生成報表，以及生成設備全參量報表:

2)支持生成5分鐘、15分鐘、 小時、天、月等多種時間顆粒度的報表，時間跨度可自行定義;

3)支持生成采集點在每個采集周期內的最大值、最小值、平均值報表，如每5分鐘間隔的電流峰值報表:

4)支持建立報表定時生成計劃，可按照指定的周期進行配電報表生成并自動發送至指定磁盤位置或郵箱，提供對已生成歷史報表的統一管理功能， 支持檢索、刪除等操作:

5)支持將報表數據導出為Excel表格文件:

8.3.2.2電能質量 監測

電能質量監測子系統能全面監測電能質量各項指標，滿足八大國標要求，可對整個系統范圍內的電能質量和電能可靠性狀況進行持續的監測，實時監測系統諧波、三相不平衡、暫態/瞬態、電壓波動、電壓閃變、供電偏差等電能質量問題，幫助用戶迅速了解電能質量穩態和暫態分布狀況、定位井管理電能質量干擾源，為電能質量治理提供可靠、充分的數據依據..系統主要功能如下:

(1)電能質量概覽

1)監測所有電能質量儀表的通訊狀態，監測電能質量指標的實時合格狀態及合格率;

2)統計上個完整監測周期內波動事件條數，波動合格率，暫升、暫降、中斷及瞬態事件條數:

3)監測三相不平衡、電壓偏差、頻率偏差、諧波、間諧波及電壓閃變的實時狀態、昨天以及上周合格率; .

4)實時監測電流、電壓、頻率、功率因數、頻率偏差等參數以及ITIC曲線:

(2)諧波統計分析

諧波電流的產生原因是整流負載的非線性，諧波電壓由非線性負載諧波電流引起。諧波過大將會導致線路損耗、設備過載、諧振等問題。定義諧波大小的特征量主要包括諧波含量、總畸變率、含有率、有效值、功率等，系統對諧波進行綜合評估，有助于用戶針對性的對負荷和回路進行諧波治理改造，減少用電損耗，提升設備使用壽命。

1)實時監測

諧波:監測諧波含有率、有效值、相角、諧波功率、基波數據、全波數據、波峰因子、K因子、諧波畸變率等數據:

間諧波:監測間諧波總畸變率、間諧波含有率、間諧波有效值等數據:

2)歷史查詢

支持查詢不同時間段的諧波(諧波總畸變率、諧波含有率、諧波有效值、諧波功率)。間諧波(間諧波總畸變率、間諧波含有率、間諧波有效值)、波峰因子、電流K因子、基波功率因數、基波總功率等歷史數據，支持通過曲線、表格進行數據呈現。

(3)三相不平衡監測

三相不平衡指三相供電系統中三相電壓(或電流)在幅值上不同或相位差不是120°的情況。

電力系統中三相不平衡主要由負荷不平衡、三相阻抗不對稱以及消弧線圈不正確調諧等原因引起。

1)實時監測

●通過相位圖實時監測三相電壓/中性線電壓、三相電流/中性線電流的有效值及相角:

●監測負序/零序電壓不平衡度、負序/零序電流不平衡度的實時值以及歷史最大值:

●監測電壓/電流不平衡度、基波電壓/電流有效值以及電壓/電流序分量的實時趨勢曲線:

2)歷史查詢

支持查詢不同時間段的電壓/電流不平衡度、基波電壓/電流有效值、電壓/電流序分量的歷史數據，支持通過曲線、表格進行數據呈現。

(4)暫態/瞬態/容忍度評估

電壓暫升/暫降/中斷(又稱暫態擾動)是一類重要的電能質量事件,是導致工業用戶設備不正常工作的主要原因。

1)系統支持對電壓暫升、暫降、中斷以及瞬態過電壓事件的記錄，可按時間、事件類型進行檢索:

2)支持記錄事件的發生時間、持續時間、三相電壓殘壓等信息，點擊事件可查看其原理圖

及故障錄波文件:

3)支持容忍度評估功能，對監測設備的暫態擾動及瞬態擾動進行分析，支持ITIC曲線、SEMI-F47曲線和SARFI指標三種分析方法，能監測和預防供電不平衡對設備造成的損害，并支持與事件相關的故障錄波信息的歷史存儲和統計:

(5) ITIC曲線

ITI曲線表明了信息技術設備應該具備的承受供電電源電壓擾動的能力。

ITI曲線分為八個區域，橫軸為電壓擾動事件的持續時間，縱軸為電壓的百分比(相對于標稱電壓有效值或峰值，依討論區域而定)，上方 曲線代表設備對電壓暫升及瞬態過電壓的耐受力，下方曲線表示設備對電壓暫降的抗擾度，兩條曲線中間的區域表示設備能夠正常運行的范圍。

●穩態:標稱值士10%內的偏差， 不受時間長短影響。

●電壓暫升:幅值低于120%， 持續時間小于0.5s.

●振蕩瞬態過電壓:典型情況為雷擊。振幅與持續時間(能量)，設備耐受能力至少80J。

●電壓暫降:由大容量負載起動或線路故障引起。電壓幅值下降至標稱值的80%，持續時間可以至10s。電壓幅值下降至標稱值的70%，容許持續時間0.5s.

●嚴重電壓暫降:降幅大于30%及斷電， 持續時間20ms。

●無損害區域:可能導致設備失去電源而停機。

●禁止區域:所有大于規范值的瞬態過電壓或電壓暫升。設備遭受此類電源干擾，可能導致?lián)p壞。

(6) SEMI F47曲線

SEMI F47曲線(用電設備的電壓暫降容限曲線)，電壓暫降持續時間分別為0.2s.0. 5s.1s時，設備應能耐受幅值為50%、70%、 80%的電壓暫降，如下圖所示:

(7) SARFI指 數指標

SARFI指數指標包括有兩種形式:一種是針對某一閾值電壓的統計指數, SARFI,s。另一種是針對某一設備敏感曲線的統計指數, SARFIcurve。 下表即為電壓暫降幅值、持續時間與發生次數統計表。

(8)供電偏差監測

1)實時監測

系統實時監測相電壓、線電壓和頻率偏差，只要三相或三線中任何一個電壓偏差越限，即判定為當前電壓不合格:頻率偏差越限時，判定當前頻率不合格。

2)歷史查詢

支持查詢不同時間段的線電壓偏差、相電壓偏差、頻率偏差、線電壓、相電壓等數據，可通過曲線、表格方式進行數據呈現。

(9)電壓波動監測

1)系統支持對電壓波動事件進行記錄，事件內容包括電壓相別、發生時間、最大電壓變化率、變化時長、變化速率等; .

2)支持查看選中事件的原理圖以及錄波曲線;

(10)電壓閃變監測

電壓閃變是電能質量的一一個重要指標，由供電電壓幅值波動引起,近年來隨著沖擊性負荷的大量使用，閃變?cè)斐傻奈：υ絹碓絿?yán)重，主要表現在引起照明燈光閃爍。系統根據國家標準，采用短時間閃變水平值和長時間閃變水平值作為閃變嚴重度的評估指標，只要三相的短時、長時閃變數據中，任何一個數據不合格，則判定當前閃變不合格。

實時監測

●支持實時監測三相短時閃變/長時閃變的實時值、最大值、最小值，評估閃變合格率。

●支持對三相短時閃變/長時閃變的實時曲線監測;

歷史查詢

支持查詢不同時間段的三相電壓短時閃變和長時閃變歷史數據，可通過曲線、表格方式進行數據呈現。

(11)故障錄波分析

系統支持手動及自動觸發波形捕捉，可記錄電壓暫升、電壓暫降、電壓中斷、瞬態過電壓、電壓波動等事件的故障波形信息，支持波形的放縮查看和下載。

8.3.2.3環境動態 監測

配電室的運行安全還包括配電室的環境安全。智慧能源平臺提供對配電室的環境安全進行監測，如攝像監控，煙感監控，溫濕度監控，水浸監控，安全門監控等。

(1)實時視頻監控，通過將監控?cái)z像頭設置在配電室的視野最佳位置，管理人員或運維人員可對管轄權限內的各個配電室監控畫面進行設置及查看，將告警與監控進行聯動。實時視頻監控支持監控畫面數量可按需求切換。通過點擊配置按鈕對攝像頭信息進行設置，設置成功之后監控畫面會顯示該攝像頭的畫面，支持遠程控制視頻進行360度角度切換及變焦、聚焦、光圈、巡航路徑、預設點等的切換設置。

(2)智慧能源云平臺支持煙感監測數據統計分析。煙霧傳感器是一個能夠感應到大部分細小微粒的傳感器。它能夠把環境中的氣體濃度變換成與具有對應比例的模擬裝置。煙霧傳感器通過探測火災時產生的煙霧測量到的數據實時傳送到后臺，并發出聲光警報，將信息上傳至后臺，彈出報警彈窗。煙霧傳感器應設置在房頂中央，遠離死角區域。

(3)云平臺支持配電室溫濕度數據監測，用戶可隨時隨地查看配電室的溫濕度情況及歷史曲線，當溫濕度超過預定限值，系統后臺將會彈出警報，幫助管理人員及時處理異常。

(4)云平臺支持配電室內水浸監測。由于配電室內電纜溝處于容易水浸位置，液體泄漏的情況經常發生，同時可能有雨水、漏水侵入等情況發生。若配電室所處地勢較為低洼，遇大雨后，極大可能造成水淹，引發安全事故。故對配電室的水浸監測十分必要。云平臺支持對水浸數據的實時監測，并可設置水浸限值，對水浸事件進行記錄分析。

(5)云平臺支持配電室安全門監控。根據以往經驗，許多企業的配電室均設立在辦公樓的地面層，這導致了配電室的位置屬于公共場所，經過的人員非常多，而有時候，配電室的大門處于開啟狀態，非維護人員及小動物等會進入到配電室內，將可能導致觸電或火災的發生。故對配電室等設備房門進行監控十分必要。

8.3.2.4設備管理子系統

(1)臺賬管理

1)系統支持對機電設備的臺賬管理，臺賬信息包括設備類型、名稱、出廠日期、額定功率、檢修周期等;

2)支持根據設備類型和臺賬屬性關鍵字查找設備:

3)支持設備類型和每類設備屬性列的新增、刪除、修改操作，不同類型的設備根據其特點可配置不同的基礎信息列:

4)支持逐條錄入設備信息或通過Excel批量導入，支持將設備臺賬信息導出為Excel文件;

(2)檢修管理

1)支持設備檢修提醒功能，通過對設備的檢修周期、歷史檢修記錄等信息進行管理，定期提醒用戶即將要檢修的設備清單:

2)支持檢修記錄的錄入、修改、刪除和檢索操作:

8.3.2.5移動端系統

平臺支持通過APP和微信公眾號進行移動端數據監測管理，便于用戶隨時隨地掌握能源信息，大幅度提高管理的便捷性和效率。

移動端能耗管理針對不同角色用戶提供差異化的服務:管理人員查看總體能源信息和關鍵KPI指標:

節能工程師分析能源使用效率，挖掘能耗漏洞:運維人員關注系統運行狀況、設備狀態參數以及告警事件。

參考文獻

[1]Q/CSG 1203004.3-2017南方電網20kV及以下裝備技術導則

[2]國能安全[2015] 36號文++電力監控系統安全防護總體方案

[3]電力監控系統安全防護規定(發改委2014年第14號令)

[4]中國南方電網有限責任公司互聯網網站安全防護指南(2016版)

[5]《物聯網平臺接入技術規范(試行)》
